Налаштування Bios — Детальна інструкція в картинках

Якщо ви шукали налаштування BIOS в картинках, то потрапили за правильною адресою.

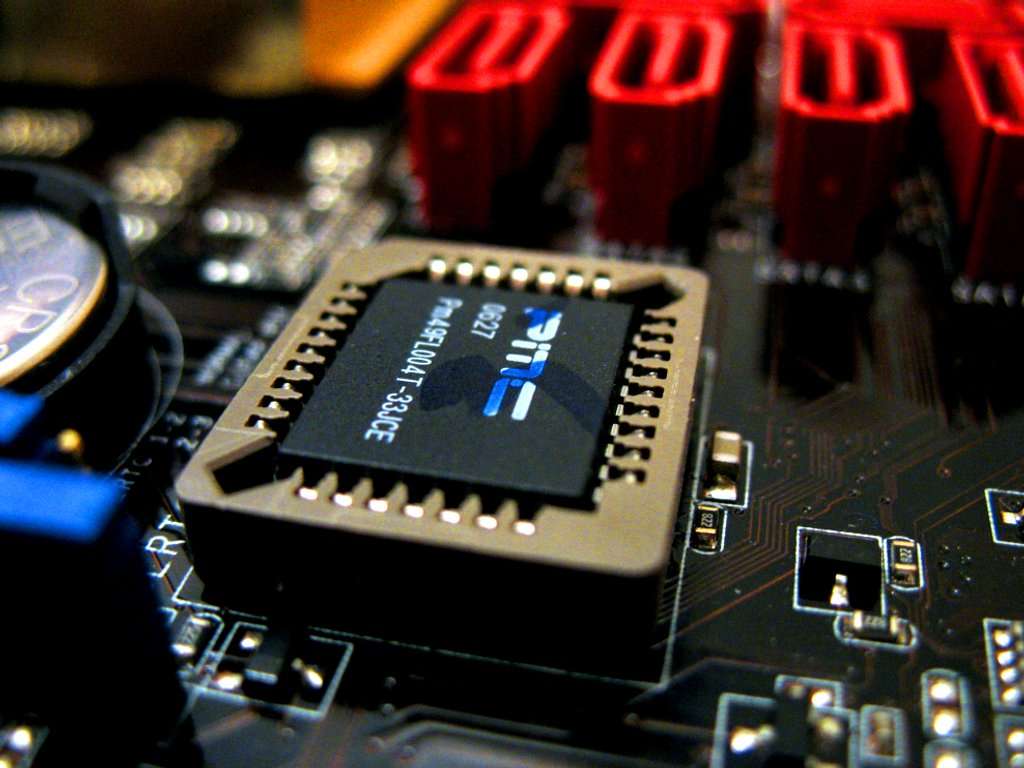

Оберігати зроблені зміни буде літієва батарея, вбудована в материнську плату і підтримує необхідні параметри при втраті напруги.

Завдяки програмі, вдається налагодити стійку взаємодію операційної системи (ОС) з пристроями ПК.

Вхід в Bios здійснюється при запуску системи і появі на моніторі написи, що інформує про початок завантаження.

Потрібно виконати кілька натискань клавіші «F2», що дозволяють перейти до меню налаштувань.

Основні розділи меню налаштувань

Є кілька варіантів меню, що володіють певними відмінностями, що полягають в порядку розташування основних і додаткових пунктів.

Приділимо увагу найбільш поширеною версією Ami, яка складається з таких головних розділів:

• Main – визначає часові параметри стосовно до накопичувачів з дисками;
• Advanced – змінює режими портів, пам’яті і допомагає розігнати процесор;
• Power – регулює харчування;
• Boot – впливає на параметри завантаження;
• Tools – спеціальні настройки.

Після завершення роботи або ознайомлення з меню Bios Setup Utility, треба натиснути гарячу клавішу Exit, автоматично збереже виконані зміни.

Розділ Main — Головне меню

Почнемо роботу з розділу MAIN, використовуваного з метою видозміни налаштувань вінчестера і коригування тимчасових показників.

Тут ви зможете самостійно налаштувати час і дату комп’ютера, а також зробити налаштування підключених жорстких дисків і інших накопичувачів.

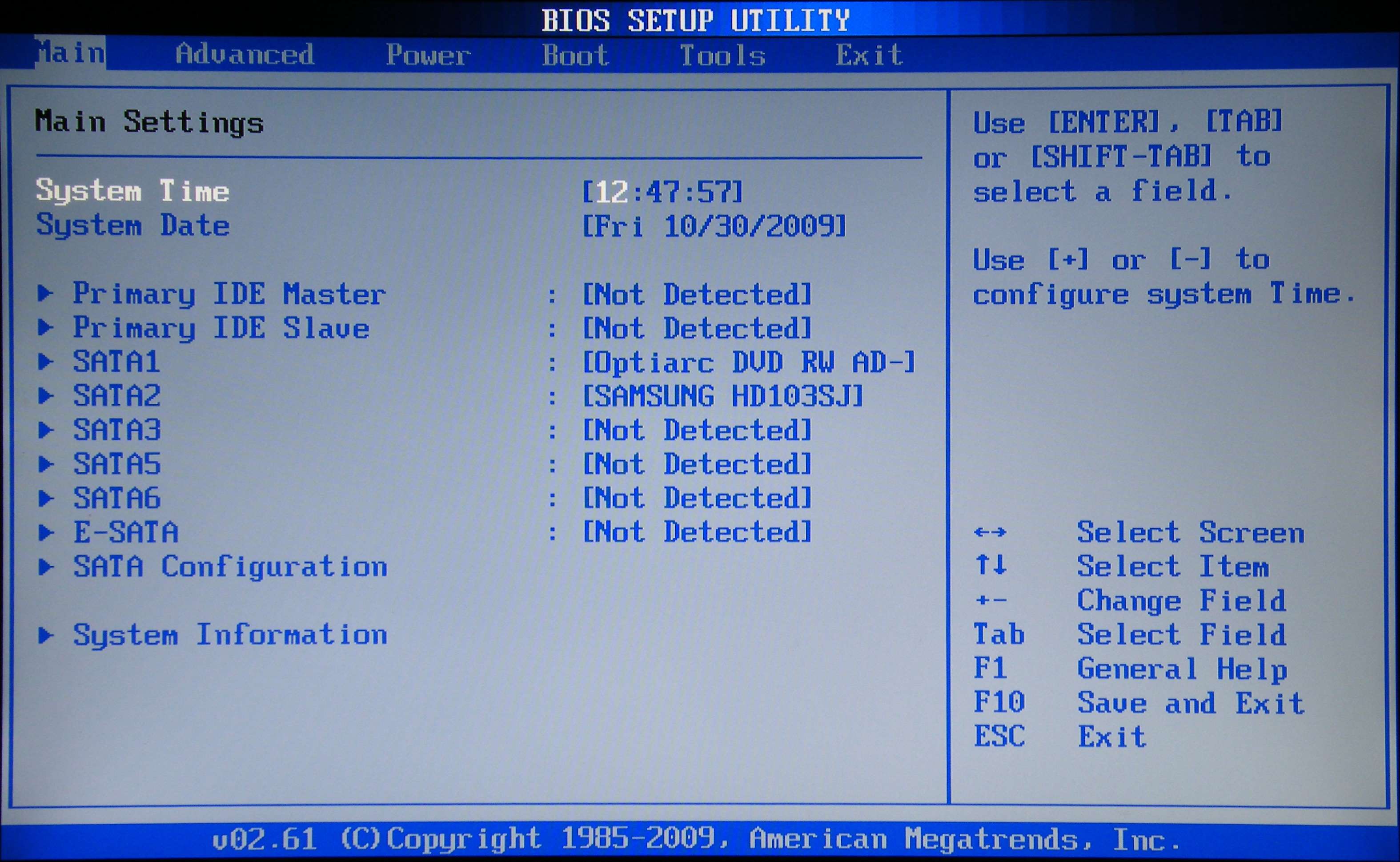

Меню MAIN

Щоб переформатувати режим функціонування жорсткого диска, потрібно вибрати жорсткий диск (наприклад: «SATA 1», як показано на малюнку).

Далі, ви зможете внести зміни в наступні пункти:

• Type — у цьому пункті вказується тип підключеного жорсткого диска;
• LBA Large Mode — відповідає за підтримку накопичувачів об’ємом понад 504 Мбайт. Таким чином, рекомендоване значення тут AUTO.
• Block (Multi-Sector Transfer) — Для більш швидкої роботи тут рекомендуємо вибрати режим AUTO;
• PIO Mode — включає роботу жорсткого диска в застарілому режимі обміну даними. Тут буде також краще всього вибрати AUTO;
• DMA Mode — дає прямий доступ до пам’яті. Щоб отримати більш високу швидкість читання або запису, слід вибрати значення AUTO;
• Smart monitoring — ця технологія, на основі аналізу роботи накопичувача здатна попередити про можливу відмову диска в найближчому майбутньому;
• 32 bit Data Transfer — опція визначає, чи буде використовуватися 32-бітний режим обміну даними стандартним IDE/SATA-контролера чіпсету.

Скрізь за допомогою клавіші «ENTER» і стрілок виставляється режим Auto. Виняток становить підрозділ 32 Bit Transfer, потребує фіксації настройки Enabled.

Розділ Advanced — Додаткові налаштування

Тепер приступимо до налаштувань базових вузлів ПК в розділі ADVANCED, що складається з декількох підпунктів.

Спочатку потрібно встановити необхідні параметри процесора і пам’яті в меню конфігурації Jumper Free Configuration.

Вибравши Jumper Free Configuration, ви перейдете до підрозділу Configure System Frequency/Voltage, тут є можливість виконання наступних операцій:

• автоматичний або ручний розгін вінчестера — AI Overclocking;
• зміна тактової частоти модулів пам’яті DRAM Frequency;
• ручний режим установки напруги чіпсета — Memory Voltage;
• ручний режим установки напруги чіпсета — NB Voltage
• зміна адрес портів (COM,LPT) — Serial та Parallel Port;
• встановлення налаштування контролерів — конфігурація Onboard Devices.

Розділ Power — Живлення ПК

Пункт POWER відповідає за харчування ПК і містить кілька підрозділів, які потребують наступних параметрах:

• Suspend Mode — виставляємо автоматичний режим;
• ACPI APIC — встановлюємо Enabled;
• ACPI 2.0 — фіксуємо режим Disabled.

Розділ Power

Рекомендується не піддавати зміни конфігурацію APM, а ось відкоригувати загальне харчування цілком реально у розділі Hardware Monitor, попутно відкриває доступ до температурних режимів і регулювання обертів кулерів.

Розділ BOOT – управління завантаженням

Безпосередня завантаження управляється з допомогою параметрів, розташованих у розділі BOOT.

Тут дозволяється визначати пріоритетний накопичувач, вибираючи між флеш-картою, дисководом або вінчестером.

Розділ BOOT

Якщо кілька жорстких дисків, то в підпункті Hard Disk вибирається пріоритетний вінчестер.

Завантажувальна конфігурація ПК встановлюється в підрозділі Boot Setting, що містить меню, що складається з декількох пунктів:

Вибір вінчестера

Завантажувальна конфігурація ПК встановлюється в підрозділі Boot Setting,

Підрозділ Boot Setting

Містить меню, що складається з декількох пунктів:

• Quick Boot – прискорення завантаження ОС;
• Logo Full Screen – відключення заставки і активація інформаційного вікна, що містить відомості про процес завантаження;
• Add On ROM — встановлення черговості на інформаційному екрані модулів, з’єднаних з материнською платою (МТ) за допомогою слотів;
• Wait For ‘F1’ If Error — активація функції примусового натискання F1 в момент ідентифікації системою помилки.

Основне завдання розділу Boot полягає у визначенні пристроїв завантаження і завдання необхідних пріоритетів.

Вводимо пароль

Розділ Tools — Детальні налаштування основних параметрів

Приділимо увагу базових моментів, переважно потребують корегування у процесі експлуатації ПК.

• ASUS EZ Flash – за допомогою даної опції, у вас є можливість оновлювати BIOS з таких накопичувачів, як: дискета, Флеш-диск або компакт-диск.
• AI NET – скориставшись цією опцією, можна отримати інформацію про підключений до мережевого контролера кабиле.

Розділ Tools

Розділ Exit — Вихід і збереження

Особливу ж увагу треба приділити пункту EXIT, має 4-е робочих режиму:

• Save Changes – зберігаємо внесені зміни;
• Discard Changes + EXIT – залишаємо в дії заводські настройки;
• Setup Defaults – вводимо параметри за замовчуванням;
• Discard Changes – скасовуємо всі свої дії.

Меню EXIT

Наведені покрокові інструкції детально роз’яснюють призначення основних розділів BIOS і правила внесення змін, що дозволяють поліпшити продуктивність ПК.
